Mise en page (mode Impression)

Cette commande ouvre une boîte de dialogue pour la mise en place d'une impression.

Accès:

Barre d'outils du projet :

Options / paramètres

Les éléments suivants peuvent être définis ou sélectionnés:

Marges de page: Définition des marges de page en mm. Les marges de page se réfèrent au format portrait. Si le projet est imprimé en format paysage, Haut correspond à la marge de droite de la page, Gauche à la marge du haut de la page, etc.
Éléments de mise en page: Ces éléments ne sont visibles qu'en mode Impression.
- Cadre de la page: Si la case à cocher est activée, un cadre noir est imprimé autour de la section (défini dans les marges de la page).
- Superposition d'éléments: Les éléments suivants sont disponibles pour la sélection et peuvent être déplacés à la position souhaitée avec la souris (glisser-déposer):
  1. Symbole de la direction du Nord
  2. Barre d'échelle
  3. Légende: Vous pouvez définir ce qui suit: contenu, bordure, taille et position (voir Editeur de légende et de bloc de titre).
  4. Bloc de titre: Vous pouvez l'utiliser pour créer un en-tête de plan avec le titre, l'échelle numérique, la taille du plan et d'autres informations sur le projet. Le contenu, la bordure, la taille et la position du bloc titre peuvent être définis de manière analogue à la légende. Voir Editeur de légende et de bloc de titre.

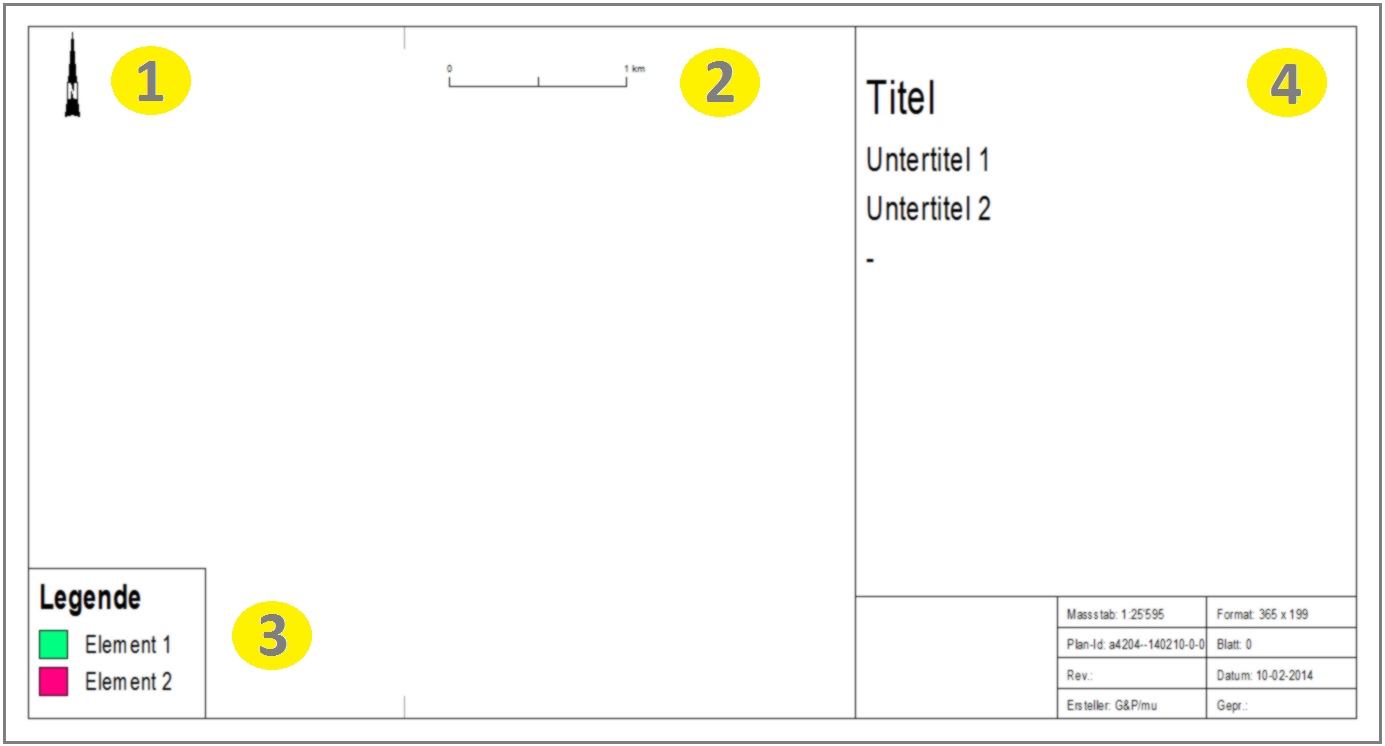

Fig 1. Éléments de mise en page. En particulier, cette image montre (1) la flèche du nord, (2) la barre d'échelle, (3) la légende, (4) le bloc titre.
Éditer mes modèles: Ici, vous pouvez modifier les modèles de légende et de bloc de titre. Ces modèles sont ensuite disponibles lors de l'édition de la légende / du bloc titre. Voir Modèles (légendes et blocs de titre).

Repères:

Repères de pliage: Pour faciliter le pliage des plans en A4 (format portrait), vous pouvez imprimer les repères de pliage (avec ou sans marge).

❑

Notes:

Les repères de pliage sont générées de manière à ce que le bloc de titre – ou la légende, si aucun bloc de titre n'est disponible – soit placé sur le devant du plan plié au format A4 portrait. Elle est basée sur la norme DIN-824.
Si un bloc de titre et une légende sont tous deux présents, la position du bloc de titre est décisive pour la génération des repères de pliage (de sorte que le bloc de titre est placé sur le devant).

Repères de coupe: si votre imprimerie a besoin de repères de coupe, vous pouvez les insérer ici. Les repères de coupe ne sont ajoutés que lors de l'impression (c'est-à-dire qu'ils n'apparaissent pas à l'écran).

❑	Indications: Vous pouvez modifier la position de tous les éléments de mise en page par glisser-déposer. La taille de la légende et du bloc de titre peut être ajustée par glisser-déposer (sur les bords).

Voir aussi:

Modèles (Légendes et blocs de titre)
Edition de la légende / du bloc de titre
DIN-824 (Technische Zeichnungen; Faltung auf Ablageformat, 1981, Beuth Verlag)
