SLIP Legenden für LSP-Bearbeitung im Kanton Aargau - Allgemeiner Code [C. Ammann; Stand 11.2007]

Allgemeine Bemerkungen

Die Legenden wurden hier ohne "Globale Variabeln für Legenden" definiert. Es wird immer der komplette Code angegeben. Die Legenden werden so unabhängig von den "Globale Variabeln für Legenden" in der jeweiligen SLIP-Version immer gleich dargestellt!
Projektname, Auftrag Nr. und Sachbearbeiter werden aus Datei>Projekt Info übernommen. Der Gemeindenamen muss in den Projektname integriert werden (z.B. Projektname: "LSP K999 Musterwilen)!
Die Farben wurden immer mit \col definiert. Der Farbcode entspricht dem Farbcode, der unter "Andern>Element-Attribute ändern" angezeigt wird.

1. Blatteinteilung

Code

\fs18\b\proj \fs13
\fs18 Übersicht Blatteinteilung
\fs16 Situation 1:\$scale
\pl\fs5
\pl\fs11 \$Pr*.D*>Pr*.*.Author> / \$Pr*.D*>pr*.*.Auftrag> / \$Pr*.D*>pr*.*.date>

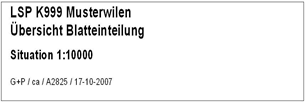

Vorschau

2. Grundlagen (ES, unüberbaute Parzellen und Messungen)

Code

\fs18\b\proj \fs13
\fs18 Empfindlichkeitsstufen, Parzellen und Messungen
\fs16 Situation 1:\$scale \x190 Blatt \$blatt
\pl\fs5
\fs12 Empfindlichkeitsstufe:
\pl\fs12\col979436\lw2\lsqr\x30\cf0 Empfindlichkeitsstufe ES II
\pl\fs12\col255\lw2\lsqr\x30\cf0 Empfindlichkeitsstufe ES III
\pl\fs12\col16711680\lw2\lsqr\x30\cf0 Empfindlichkeitsstufe ES IV
\pl\fs5
\fs12 unüberbaute Parzellen:
\pl\fs12\col2351689\lw2\pt4\lsqr\x30\cf0 erschlossene Parzelle \x190\col10921638\lw2\pt4\lsqr\x212\cf0 unerschlossene Parzelle
\pl\fs5
\fs12 Lärmmessungen:
\pl\fs12\col16711680\lw2\pt7\lsqr\x30\cf0 Kurz- / Langzeitmessung \x190\col16776960\lw5\pt4\chline\x212\cf0 Belagsmessung
\pl\fs5
\pl\fs11 \$Pr*.D*>Pr*.*.Author> / \$Pr*.D*>pr*.*.Auftrag> / \$Pr*.D*>pr*.*.date>

Vorschau

3. Lärmbelastung im Beurteilungszustand ohne Massnahmen

Code

\fs18\b\proj\fs13
\fs18 Lärmbelastung im Beurteilungszustand ohne Massnahmen
\fs16 Situation 1:\$scale \x190 Blatt \$blatt
\pl\fs5
\pl\fs12\col170\lw2\lcr\cf0\x30 Berechnungspunkt und Objekt-Nr. \x190\col0\lw2\lcr\cf0\x212 Baubewilligung nach dem 1.1.1985
\pl\fs5
\fs12 Lärmrechtliche Beurteilung:
\pl\fs12\col979436\pt6\lw1\cf0\lsqr\x30 ES II  : IGW überschritten \x190\col979436\pt255\cf0\lsqr\x212 ES II  : AW erreicht
\pl\fs12\col255\pt6\lw1\cf0\lsqr\x30 ES III  : IGW überschritten \x190\col255\pt255\cf0\lsqr\x212 ES III  : AW erreicht
\pl\fs12\col16711680\pt6\lw1\cf0\lsqr\x30 ES IV  : IGW überschritten \x190\col16711680\pt255\cf0\lsqr\x212 ES IV  : AW erreicht
\pl\fs5
\pl\fs12\col2351689\pt0\lw1\lsqr\x30\cf0 erschlossene Parzelle < IGW \x190\col2351689\pt6\lsqr\x212\cf0 erschlossene Parzelle > IGW
\pl\fs5
\fs12 Lärmschutzmassnahmen:
\pl\fs12\col16711680\pt6\lw3\chline\x30\cf0 bestehende Lärmschutzwand (LSW)
\pl\fs5
\pl\fs11 \$Pr*.D*>Pr*.*.Author>  / \$Pr*.D*>pr*.*.Auftrag>  / \$Pr*.D*>pr*.*.date>

Vorschau

4. Lärmbelastung im Beurteilungszustand mit Massnahmen

Code

\fs18\b\proj\fs13
\fs18 Lärmbelastung im Beurteilungszustand mit Massnahmen
\fs16 Situation 1:\$scale \x190 Blatt \$blatt
\pl\fs5
\pl\fs12\col170\lw2\lcr\cf0\x30 Berechnungspunkt und Objekt-Nr. \x190\col0\lw2\lcr\cf0\x212 Baubewilligung nach dem 1.1.1985
\pl\fs5
\fs12 Lärmrechtliche Beurteilung:
\pl\fs12\col979436\pt6\lw1\cf0\lsqr\x30 ES II  : IGW überschritten \x190\col979436\pt255\cf0\lsqr\x212 ES II  : AW erreicht
\pl\fs12\col255\pt6\lw1\cf0\lsqr\x30 ES III  : IGW überschritten \x190\col255\pt255\cf0\lsqr\x212 ES III  : AW erreicht
\pl\fs12\col16711680\pt6\lw1\cf0\lsqr\x30 ES IV  : IGW überschritten \x190\col16711680\pt255\cf0\lsqr\x212 ES IV  : AW erreicht
\pl\fs5
\pl\fs12\col2351689\pt0\lw1\lsqr\x30\cf0 erschlossene Parzelle < IGW \x190\col2351689\pt6\lsqr\x212\cf0 erschlossene Parzelle > IGW
\pl\fs5
\fs12 Lärmschutzmassnahmen:
\pl\fs12\col16711680\lw3\chline\x30\cf0 bestehende Lärmschutzwand (LSW)\x190\col255\chline\x212\cf0 neue Lärmschutzwand (LSW)
\pl\fs12\col0\pt0\lw3\lsqr\x30\cf0 Schallschutzmassnahmen am Gebäude
\pl\fs5
\pl\fs11 \$Pr*.D*>Pr*.*.Author>  / \$Pr*.D*>pr*.*.Auftrag>  / \$Pr*.D*>pr*.*.date>

Vorschau

5. Erleichterungen ohne Schallschutzmassnahmen

Code

\fs18\b\proj\fs13
\fs18 Erleichterungen ohne Schallschutzmassnahmen
\fs16 Situation 1:\$scale \x190 Blatt \$blatt
\pl\fs5
\pl\fs12\col170\lw2\lcr\cf0\x30 Berechnungspunkt und Objekt-Nr.
\pl\fs5
\pl\fs12\col255\pt7\lw1\cf0\lsqr\x30 Gebäude mit Erleichterungsgesuch
\pl\fs5
\pl\fs12\col8421631\pt7\lw1\cf0\lsqr\x30 Parzelle mit Erleichterungsgesuch
\pl\fs5
\pl\fs11 \$Pr*.D*>Pr*.*.Author> / \$Pr*.D*>pr*.*.Auftrag> / \$Pr*.D*>pr*.*.date>

Vorschau

6. Erleichterungen mit Schallschutzmassnahmen

Code

\fs18\b\proj\fs13
\fs18 Erleichterungen mit Schallschutzmassnahmen
\fs16 Situation 1:\$scale \x190 Blatt \$blatt
\pl\fs5
\pl\fs12\col170\lw2\lcr\cf0\x30 Berechnungspunkt und Objekt-Nr.
\pl\fs5
\pl\fs12\col255\pt7\lw1\cf0\lsqr\x30 Gebäude mit Erleichterungsgesuch
\x30 und Schallschutzmassnahmen am Gebäude
\pl\fs5
\pl\fs11 \$Pr*.D*>Pr*.*.Author> / \$Pr*.D*>pr*.*.Auftrag> / \$Pr*.D*>pr*.*.date>

Vorschau
