Saisie des éléments pour le calcul du CESP

Afin que le calcul du CESP donne des résultats probants, veillez à respecter les consignes suivantes:

L'évaluation de l'efficience, effectuée dans le cadre du calcul du CESP, tient également compte des régions du projet non touchées par un dépassement des valeurs d'immission (jusqu'à VLI -5dBA). Veillez donc à ce que les régions concernées soient contenues dans votre modèle de calcul, sans quoi l'efficience des mesures de protection contre le bruit sera sous-estimée.
A partir du modèle, SLIP calcule la surface habitable et la charge acoustique correspondante. La manière selon laquelle le modèle a été construit (en particulier la définition des bâtiments, parcelles et récepteurs) influence directement les résultats du CESP.

Saisie des bâtiments

En relation avec le calcul du CESP, les consignes suivantes sont en prendre en compte lors de l'introduction des bâtiments dans le projet (mode Introduire):

Calcul de la surface habitable
La surface habitable est l'un des paramètres les plus importants pour le calcul du CESP. SLIP calcule la surface habitable en tenant compte de la base et du nombre d'étages de tous les bâtiments sélectionnés disposant d'un récepteur au moins.

Lorsque le nombre d'étages n'est pas défini de manière explicite dans les attributs des bâtiments, SLIP calcule ce nombre lui-même en se basant sur la hauteur du bâtiment. Si la hauteur a été définie d'une manière générale indifféremment pour tous les bâtiments (p.ex. hauteur standard 10m; ce qui correspond à une surface habitable de 3 fois la section de base, càd. 3 étage), il se peut que la surface habitable soit surestimée.

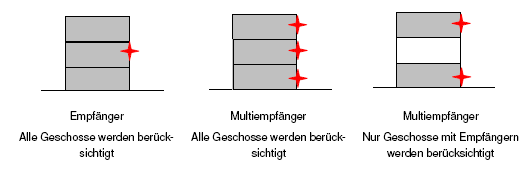

Lorsqu'un multirécepteur est placé sur un bâtiment, SLIP ne prend en compte que les étages disposant d'un propre point récepteur lors du calcul du CESP.
Lorsque des récepteurs individuels sont placés sur un bâtiment, SLIP prend en compte la totalité de la surface habitable et déduit la charge acoustique des étages sans récepteur propre par interpolation.
Bâtiments avec une affectation mixte (habitation / arts et métiers): Afin de ne pas surestimer la surface habitable des bâtiments avec une affectation mixte, en tenant compte involontairement de la surface allouée aux locaux d'exploitation insensibles au bruit, les parties allouées à l'habitat et aux locaux d'exploitation doivent être introduites dans le projet sous la forme de bâtiments distincts. Cette problématique est illustrée, ci-après, avec un exemple de bâtiment d'affectation mixte.

Dans l'exemple, la surface habitable est de 2'200 m2 si l'on considère la totalité du bâtiment. En divisant le même bâtiment en deux parties distinctes, la surface habitable réelle n'est plus que de 200 m2. Sans division, l'influence de ce bâtiment serait surestimée d'un facteur 10!

Assignation des charges acoustiques
Pour l'assignation des charges acoustiques aux surfaces habitables correspondantes, SLIP calcule tout d'abord le point le plus exposé au bruit de chaque bâtiment et de chaque étage. Pour éviter toute mauvaise interprétation lors de cette étape, veuillez tenir compte des consignes suivantes lors de la saisie des bâtiments et des points récepteurs:

Si un bâtiment de plusieurs étages ne dispose que d'un seul point récepteur, la charge acoustique prise en compte sera la même à tous les étages. Dans de nombreuses situations (grande distance, pas d'obstacle), cette approximation n'a pas de conséquences notables sur les résultats du CESP. En revanche, lorsqu'un bâtiment se situe derrière une paroi antibruit, il est impératif d'augmenter le niveau de détail et de placer au minimum 1 point par étage. Cette problématique est illustrée dans l'exemple ci-dessous.

Dans l'exemple, l'efficacité de la paroi antibruit est massivement sous-estimée lorsque la charge acoustique n'est calculée qu'au point le plus exposé du bâtiment.

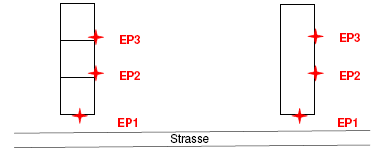

Les bâtiments accolés et étendus (p.ex. les ensembles d'immeubles), pour lesquels les charges acoustiques varient fortement d'un point à l'autre, doivent impérativement être divisés en plusieurs objets individuels. Cette problématique est illustrée ci-après en prenant l'exemple d'un immeuble comprenant 3 appartements par étage.

A l'arrière du bâtiment (EP2-3), la charge acoustique est d'environ 5 dBA inférieure à celle calculée sur la façade orientée vers la route (EP1). En représentant l'immeuble sous la forme d'un objet unique, les charges acoustiques sont largement surestimées pour 2/3 de la surface habitable.

Saisie des parçelles non construites

Tracez les parçelles non construites dans votre projet en utilisant les éléments du type Parçelle (mode Introduire). Pour les calculs de bruit, introduisez ensuite un point récepteur (ou un multirécepteur) pour chaque étage fictif de la parçelle, puis définissez les attributs DS, affectation et indice d'utilisation du sol (AZ) en vous basant sur les informations disponibles dans les plans de zones et/ou les règlements de la commune concernée.

❑

Remarques:

A l'aide d'un élément du type zone de construction, il est possible de définir le degré de sensibilité (DS), l'affectation et l'indice d'utilisation du sol (AZ) de plusieurs bâtiments / parcelles non construites situés dans une même zone simultanément, ce qui évite de devoir introduire ces paramètres pour chaque objet individuellement. Les paramètres des éléments du type zone de construction sont définis de la manière suivante:
- id: Introduisez le nom de la zone de construction (si possible celui qui figure sur le plan de zones) ainsi qu'un identificateur pour le lieu, p.ex. "zone d'habitation 2 Oberberg".
- DS: Introduisez le degré de sensibilité stipulé dans le plan de zones ou dans les règlements de construction et de planification. Attention: Une même zone de construction (p.ex. zone d'habitation 2) peut contenir plusieurs degrés de sensibilité (p.ex. DS III pour la première rangée d'habitations, DS II dans le reste de la zone). Si tel est le cas, il faut créer des zones de construction distinctes pour chacun des degrés de sensibilité, ou alors modifier le paramètre DS dans les attributs des bâtiments concernés.
- Affectation: Indiquez le type d'affectation de la zone de construction (habitation, arts et métiers, mixte avec indication de la proportion habitée). Lorsque les affectations définies pour un bâtiment et la zone de construction qui l'entoure sont différentes l'une de l'autre, le paramètre défini pour le bâtiment est utilisé par le programme en priorité.
- Proportion sensible au bruit: Indiquez la proportion de surface utile affectée à un usage sensible au bruit par rapport à la surface utile totale de la zone de construction (p.ex. pour des appartements ou des bureaux situés dans des bâtiments industriels).
- AZ max: Indiquez l'indice d'utilisation du sol spécifié dans le plan de zones ou le règlement de construction.
- Degré de construction: Indiquez le degré de construction de la zone. Celle-ci vaut 1 lorque la zone est totalement construite (selon AZ max) ou lorsqu'il s'agit d'un bâtiment isolé en dehors de toute zone (voir ci-dessous). Si vous n'introduisez aucune valeur dans ce champ, SLIP calculera la degré de construction par lui-même.
- Nombre d'étages maximal: Indiquez le nombre d'étages maximal autorisé selon le plan de zones ou le règlement de construction. Cette donnée est nécessaire en particulier lorsque vous introduisez des récepteurs de façon automatique, dans une région qui recoupe plusieurs zones de construction dont le nombre d'étages maximal varie de l'une à l'autre.
Si votre projet contient des zones de construction, notez que le paramètre proportion sensible au bruit est prépondérant.
Dans le contexte du calcul du CESP, la valeur auto peut être choisie en général pour les paramètres proportion sensible au bruit, AZ max. et degré de construction. REMARQUE: (1) Pour une zone vide sans bâtiments ni parçelles, mais destinée à être construite dans le futur, il est nécessaire de définir une valeur précise pour le paramètre AZ max. (2) Si la valeur auto est attribuée à AZ max, il est recommandé de spécifier la même valeur pour toutes parçelles non construites contenues à l'intérieur de la zone.
Lorsqu'une région donnée ne figure pas dans le projet détaillé disponible (p.ex. PAB), alors qu'elle doit être prise en compte dans le cadre du calcul du CESP, une estimation satisfaisante de la situation peut être obtenue en utilisant les éléments du type zone de construction.
