Dalle

Ce type d'élément peut être utilisé pour modéliser des éléments flottants tels que des ponts, des tranchées semi-couvertes et des parois antibruit inclinées.

Modélisation dans SLIP

Les dalles sont modelisées comme une boîte ouverte en bas (voir figure).
Les termes "gauche" et "droite" font référence aux parois latérales de la dalle. La séquence de saisie des points de la plaque détermine l'orientation de la plaque (gauche/droite). Par exemple, "droite" est à l'extérieur si la plaque est saisie dans le sens inverse des aiguilles d'une montre (voir figure).
On peut attribuer une réflectivité aux murs et au toit des dalles selon la figure.

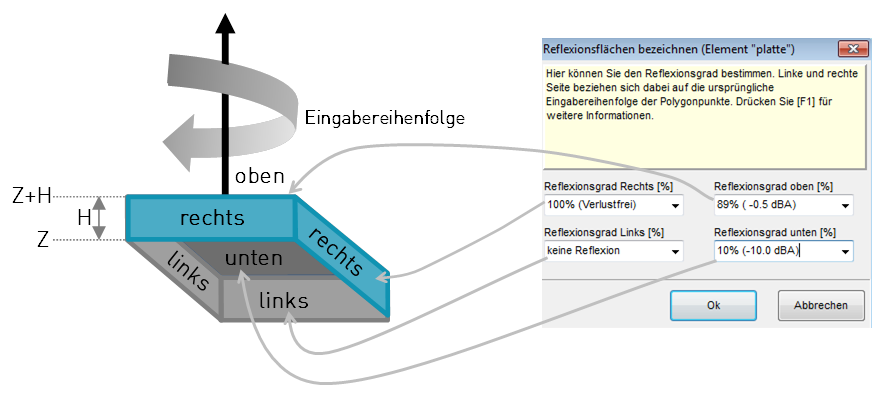

Fig 1.

Exemple d'une dalle entrée dans le sens contraire des aiguilles d'une montre.

❑

Remarques:

Les dalles sont des éléments flottants.
Les dalles doivent être définies comme des polygones fermés.
L'élément à modéliser ne doit pas nécessairement être horizontal, mais doit être approximativement plat.
L'atténuation due à l'obstacle maximale d'une dalle est de 25 dBA.
Aucune diffraction n'est calculée pour les bords de la dalle qui ne sont pas situés entre la source et le récepteur (dans le plan XY). Dans ce cas, les diffractions sont estimées avec une valeur par défaut fixe (voir aussi Pont).

Champ d'application

Les dalles conviennent à la modélisation de l'effet d'obstacle et des réflexions par les éléments suivants :

Ponts
Tranchées semi-couvertes
Avant-toits et balcons
Parois antibruit inclinées
Mur de soutènement incliné
Réflexions sur les toits.

❑

Indications:

Évitez d'utiliser de nombreuses dalles réfléchissantes dans un projet, car cela entraîne des calculs beaucoup plus longs.
Lorsqu'un projet utilise des dalles réfléchissantes, le calcul avec des réflexions multiples n'est pas recommandé en raison de la grande capacité de calcul requise.
Les dalles ne conviennent pas aux situations de modélisation où des réflexions d'ordre supérieur sont importantes (comme les tunnels, les galeries ou les loggias). Voir aussi Tunnel.
