Exemple D: Puissance acoustique selon données du fabricant, directivité mesurée sur place
[pour SLIP 08 (version complète) et versions ultérieures] La saisie d'une puissance acoustique avec une directivité mesurée s'applique par exemple au cas d'une machine présentant plusieurs états d'exploitation avec des niveaux d'émission différents, toutefois avec une directivité constante. Dans ce cas, seul le niveau de puissance acoustique doit être modifié pour les différentes variantes de calcul. Pour une machine ne présentant qu'un seul état d'exploitation, consultez l'exemple C.

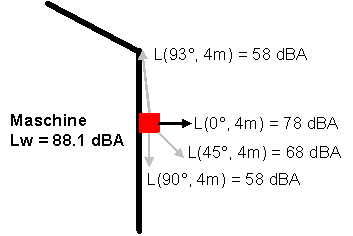

Machine contre la façade d'un bâtiment
Situation:
Une machine est positionnée contre la façade d'un bâtiment à 10 m de hauteur. La puissance acoustique indiquée par le fabricant est de 88.1 dBA. La directivité et le niveau de pression acoustique sont mesurés sur place dans différentes directions à 4 m de distance autour de la machine.
- Le niveau mesuré sur l'axe principal de la source (perpendiculairement au mur) est de 78 dBA.
- Pour un angle de 45°, le niveau est de 68 dBA.
- Pour un angle de 90°, le niveau est de 58 dBA.
- Pour les angles de 90 à 93°, il est admis en hypothèse que le niveau reste constant à 58 dBA.
- Par hypothèse, la puissance acoustique totale ne se propage quasiment que dans le demi-espace en direction de l'axe principal. Par conséquent, une valeur d'émission nulle peut être admise pour les angles de 94° et plus.
Les valeurs mesurées n'ont pas été influencées par des réflexions au sol.
Saisie:
Options de saisie: | Source quelconque | | Valeur unique pondérée A [dBA] | | Lw - Niveau de puissance acoustique | | Avec directivité - normalisation automatique (puissance acoustique totale inchangée) |
Directivité: | Angle | L | | 0 | 78 | | 45 | 68 | | 90 | 58 | | 93 | 58 | | 94 | 0 |
| ☐ | Ignorer les réflecteurs verticaux proches lors des calculs, jusqu'à [m]: | | | 1.0 |
Emissions:
|
| ❑ | Remarques: - Les valeurs d'émission mesurées peuvent être introduites sans modification préalable pour la directivité, car l'option avec directivité - normalisation automatique (puissance acoustique totale inchangée) n'a pas d'influence sur la puissance acoustique totale.
- Les raisons valables pour l'hypothèse d'une propagation dans un "demi-espace" sont: (1) que cela correspond à la directivité propre de la machine ou (2) en raison des réflexions contre le mur. Dans le deuxième cas, toutes les réflexions contre le mur sont déjà comprises dans les valeurs mesurées et modélisées dans le programme avec la directivité qui a été définie.
- Le niveau acoustique admis en hypothèse pour un angle de 93° permet le calcul des diffractions sur l'arrête supérieure ainsi que sur les arrêtes latérales du mur.
- Si le sol est une surface réfléchissante, il se peut que les réflexions au sol aient une influence sur les mesurages. Si tel est le cas, il est recommandé: (1) de soustraire les réflexions au sol du niveau de pression acoustique mesuré et (2) de spécifier un type de sol réfléchissant dans le modèle (voir Type de sol).
- Pour obtenir des informations supplémentaires concernant la saisie de sources industrielles, de spectres en bandes d'octave/tiers d'octave ou pour l'introduction de facteurs de corrections, consultez l'exemple A.
|

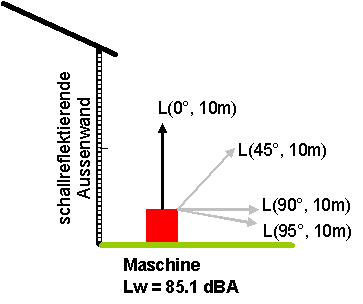

Machine à proximité d'un bâtiment
Situation:
Une machine est positionnée devant un bâtiment à 1 m de distance. La puissance acoustique indiquée par le fabricant est de 85.1 dBA. La directivité et le niveau de pression acoustique sont mesurés sur place dans différentes directions à 10 m de distance autour de la machine:
- Le niveau mesuré sur l'axe principal de la source (perpendiculairement vers le haut, parallèlement au mur) est de 60.2 dBA.
- Pour un angle de 45°, le niveau est de 59.5 dBA et
- Pour un angle de 90°, le niveau est de 57.5 dBA.
- Pour un angle de 95° et plus, le niveau mesuré n'est plus que de 43.7 dBA.
Saisie:
Options de saisie: | Source quelconque | | Valeur unique pondérée A [dBA] | | Lw - Niveau de puissance acoustique | | Avec directivité - normalisation automatique (puissance acoustique totale inchangée) |
Directivité: | Angle | L | | 0 | 60.2 | | 45 | 59.5 | | 90 | 57.5 | | 95 | 43.7 |
| ☐ | Ignorer les réflecteurs verticaux proches lors des calculs, jusqu'à [m]: | | | 1.0 |
Emissions:
|
| ❑ | Remarques: - La paroi extérieure du bâtiment doit être définie en tant que réflecteur.
- Dans cet exemple, notez que l'axe principal de la source de bruit s'étend parallèlement au mur. Si tel n'était pas le cas, la directivité serait "déformée" par les réflexions contre le mur (cela signifie que la directivité avec réflexions et la directivité propre de la source seraient différentes l'une de l'autre).
- La distance entre le point de mesurage et la machine doit être au moins 10 fois plus grande que la distance entre le bâtiment et la machine. Considérées à cette distance, la source et sa source réfléchie sont en effet très proches l'une de l'autre. De plus, comme la directivité et les axes principaux des deux sources (source réelle et source réfléchie) sont identiques, la directivité mesurée (celle de la paire de sources) est également valable pour la source réelle seule.
- Lorsque les mesurages sont effectués à plus faible distance, l'énergie acoustique du son réfléchi doit être soustraite de l'énergie acoustique totale. Après soustraction des réflexions, les niveaux de pression acoustique mesurés peuvent être introduits dans le tableau des émissions.
- Pour obtenir des informations supplémentaires concernant la saisie de sources industrielles, de spectres en bandes d'octave/tiers d'octave ou pour l'introduction de facteurs de corrections, consultez l'exemple A.
|
Recalculer lorsque SLIP'08 sera terminé
