Exporter au format Shape

Lorsque le format d'exportation Shape est utilisé, SLIP crée un fichier Shape séparé pour la plupart des types d'éléments (certains types d'éléments sont exclus, par exemple les éléments texte, les éléments de dessin et les trames).

Les fichiers exportés contiennent les attributs les plus importants des éléments. Lorsque des attributs sont liés à une sélection donnée (p.ex. charges acoustiques des récepteurs, valeurs d'émission des sources), les valeurs exportées sont celles de la sélection chargée au moment de l'opération.

Exportation des hauteurs

Au format Shape, la hauteur H est assignée à la coordonnée M (une valeur par point). La hauteur moyenne de chaque élément est également enregistrée dans les attributs (une valeur par élément).

L'altitude Z des éléments peut être assignée à la coordonnée Z du format Shape de deux façons:

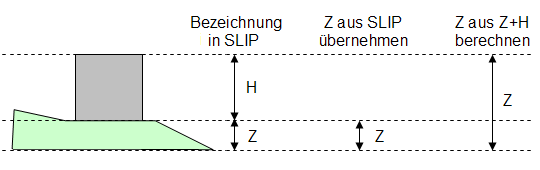

La dénomination et l'attribution des hauteurs d'un bâtiment sont illustrées sur la figure suivante:

❑  Notes:
  • Values in field "ID" can have at most a length of 15 chars (see [DIN-45687]); longer values are truncated.
  • Values in field "NAME" can have at most a length of 40 chars (see [DIN-45687]); longer values are truncated. This is sufficient for names of project-elements, given that these can currently have at most 32 characters.

Voir aussi

Recent updates

Shape export: new options

The shape-export component has been extended with new options concerning the attribute-fields included in the exported shape-files. [See also Extended attributes.]

  • You can specify the names of the fields that contain receiver-values (e.g. immissions).

  • You can freely define several additional attribute-fields. For each of these additional fields, you need to specify
    • the field's name [max. 10 chars. long],
    • its type [real, string, etc.],
    • its value [to help you with this, the associated drop-down list contains several '$'-prefixed variable names like "$Z", "$H", "$ZH", "$ES", "$USE", "$LIMIT_D", "$LIMIT_N", extended attributes that actually present in your project and more] and
    • the element-type for which the field should be exported as attribute.

    ❑  Note: Variables "$LIMIT_D" and "$LIMIT_N" contain the limit value, based on the project-kind (see Files > Project-info), ES and use.

  • You can also export a copy of each extended attribute, and specify a prefix to be used for the field names of such copies.

    ❑  Note: For convenience, ext. attributes have "qualified names" (this means that names consist of one or several dot-delimited name-parts, e.g. "SBB.APT.Bezeichnung"), but the exported field-name only contains the last name-part (e.g. "Bezeichnung"), prefixed with the prefix you specified); see also notes about the max. field-name length in shape-files below.

❑  Notes:
  • Field-names in a shape-file can be at most 10-chars long.
  • These new options are still preliminary.
