Brücke

Platten können als Brückenelement benutzt werden und somit die Abschirmwirkung des Fahrbahnrands beschreiben (wichtig für Empfängerpunkte unterhalb der Strasse).

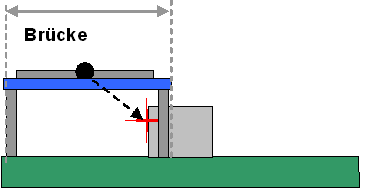

Abb 1.  Platte um eine Brücke zu modellieren.

Folgendes muss beachtet werden:

• Strassen, welche über eine Brücke (Plattenelement) führen, müssen als schwebend gekennzeichnet sein.

• Wenn sowohl die Quelle als auch der Empfänger in der Situation innerhalb der Platte liegen (in der XY-Ebene; siehe grau markierter Bereich), werden die Diffraktionen an den Plattenkanten mit einem festen Standardwert abgeschätzt (keine Berechnung).

• Each associated side-barrier on the bridge must be floating (see Wand) and needs to intersect with (or at least uninterruptedly touch) the slab, so that the whole forms a sound-tight structure (if this reflects the real-world situation).
