Platte

Mit diesem Elementtyp können schwebende Elemente wie Brücken, Halbüberdeckungen und Auskragungen von Lärmschutzwänden modelliert werden.

Modellierung in SLIP

Die Platten werden als Schachtel, die unten offen sind, modelliert (siehe Abbildung).
"Links" und "Rechts" beziehen sich auf die Seitenwände der Platte. Die Eingabereihenfolge der Punkte der Platte bestimmt die Plattenausrichtung Links/Rechts). Z.B. "Rechts" ist aussen, wenn die Platte gegen den Uhrzeigersinn eingegeben wurde (siehe Abbildung).
Den Wänden und dem Dach der Platten kann einen Reflexionsgrad gemäss der Abbildung zugewiesen werden.

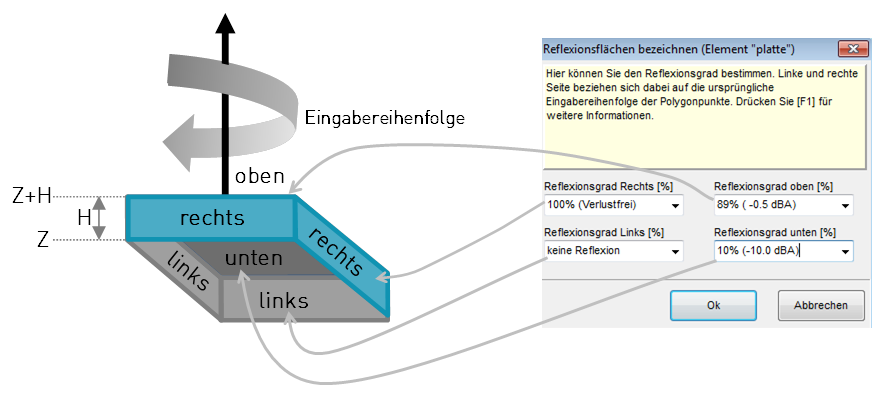

Abb 1.

Beispiel einer gegen den Uhrzeigersinn eingegebenen Platte.

❑

Bemerkungen:

Platten sind schwebende Elemente.
Platten müssen als geschlossenes Polygon definiert sein.
Das zu modellierendem Element muss nicht zwingend horizontal sein, sollte allerdings annäherend flach sein.
Die maximale Hindernisdämpfung einer Platte ist 25 dBA.
Für Plattenkanten, die sich nicht zwischen Quelle und Empfänger befinden (in der XY-Ebene), werden keine Diffraktionen berechnet. Diffraktionen werden in solchen fällen mit einem festen Standardwert abgeschätzt (siehe auch Brücke).

Anwendunsbereich

Platten eignen sich um Abschirmungen und Reflexionen durch folgende Elemente zu modellieren:

❑

Hinweise:

Vermeiden Sie die Verwendung vieler reflektierender Platten in einem Projekt, da dies zu deutlich längeren Berechnungen führt.
Wenn ein Projekt reflektierende Platten verwendet, wird das Rechnen mit Mehrfachreflexionen aufgrund der hohen verlangten Rechenkapazität nicht empfohlen.
Platten eignen sich nicht für die Modellierung von Situationen, in denen Reflexionen höherer Ordnung wichtig sind (wie z.B. Tunnel, Galerien oder Loggia-Situationen). Siehe auch Tunnel.
