Punktquelle

[Nur in der Vollversion des Programms verfügbar.]

Dieser Elementtyp modelliert einzelne Punktquellen. Bei der Eingabe der Punktquellen wird für jede Quelle eine Hauptachse definiert (kann auch zu einem späteren Zeitpunkt definiert werden). Die Hauptachse wird durch den Azimuth und die Elevation definiert (siehe Abbildung). Die Hauptachse wird für die Definition der Direktivität (Richtcharakteristik) der Quellen benötigt. Falls die Emissionen über keine Direktivität verfügen, hat die Hauptachse der Quellen keinen Einfluss auf die Lärmberechnung.

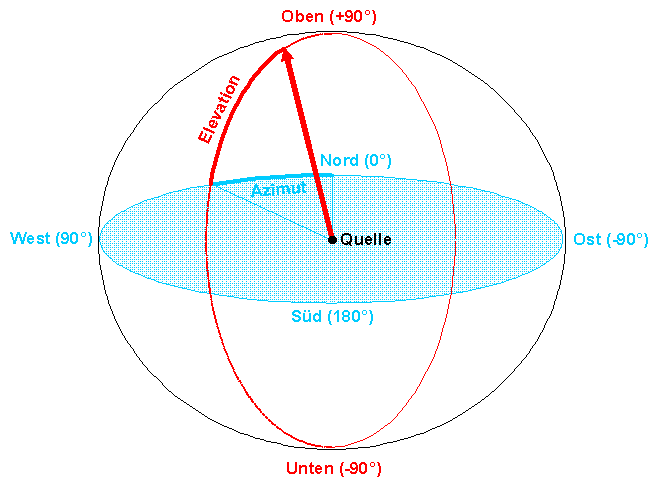

Abb 1.  Definition von Azimuth und Elevation der Hauptachse einer Punktquelle

❑

Hinweise: Das Symbol der Punktquelle zeigt immer in Richtung der Hauptachse. Wird eine Punktquelle vor einer Wand eingegeben, schlägt SLIP eine Hauptachse senkrecht zur Fassade vor. Die Eingabe einer Punktquelle exakt an der Fassade eines Gebäudes würde zu Berechnungsprobleme führen. Es muss eine Mindestdistanz von 5 cm eingehalten werden. Siehe auch Emissionseingabe für Punktquellen. Für Details über die angewandte Berechnungsalgorithmen, siehe Lärmberechnungs-Modelle.

Siehe auch:

• Koordinaten ändern (Modus Ändern)
• Element-Attribute editieren (Modus Ändern)
