Exemple de calcul du CESP

Indications concernant l'étendue de l'exemple

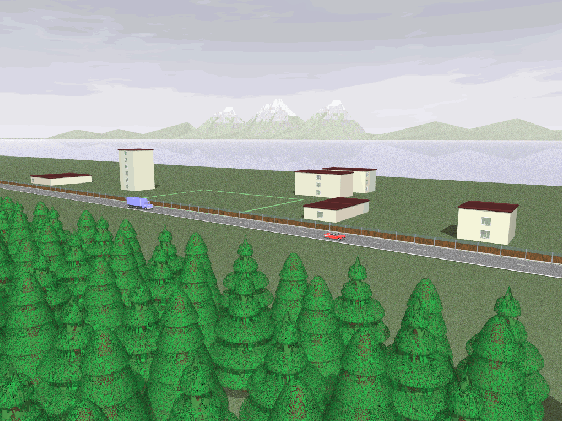

Fig 1.  Représentation en 3D de l'exemple de calcul

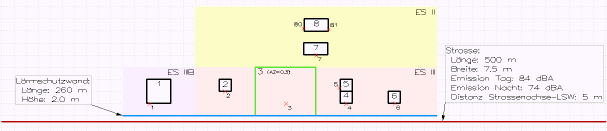

Fig 2.  Plan de l'exemple de calcul

Le plan de l'exemple est structuré selon un réseau (10m x 10m) figuré en trame de fond. A l'exception de la route, tous les objets sont parfaitement alignés sur ce réseau. L'axe de la route se trouve à une distance de 5m par rapport à la paroi antibruit. Les caractéristiques des bâtiments et parçelles sont les suivantes:

Propriétés des bâtiments et parçelles

Objet	Type	Nombre d'étages	Surface habitable par étage	Hauteur des bâtiments
1	Bâtiment	1	400 m2	3.50 m
2	Bâtiment	6	100 m2	17.00 m
3	Parcelle	2	300 m2	-
4	Bâtiment	1	100 m2	3.50 m
5	Bâtiment	1	100 m2	3.50 m
6	Bâtiment	2	100 m2	7.00 m
7	Bâtiment	3	200 m2	9.00 m
8	Bâtiment	3	200 m2	9.00 m

Les points de calcul sont positionnés aux endroits les plus exposés des bâtiments. Il a été admis une hauteur 1.70 m pour tous les points situés au rez-de-chaussée. Les étages supérieurs se situent systématiquement 2.80 m en dessus de l'étage précédent. Les hauteurs respectives des points récepteurs sont donc les suivantes:

1er étage: 4.50 m, 2e ét.: 7.30 m, 3e ét.: 10.10 m, 4e ét.: 12.90 m et 5e ét.: 15.70 m.

Les dimensions de la route et de la paroi antibruit sont représentées sur le plan. L'efficacité acoustique de l'assainissement du revêtement est de -1 dBA .

Données concernant les coûts

• Coût de la paroi antibruit prévue: 1'000 CHF/m2.
• Remplacement du revêtement existant par un macrorugueux (AC MR8): 34 CHF/m2.
• Sauf indication contraire, application systématique des principes du module de calcul (voir UV-0637 annexe 4b).
• Année 2007 choisie comme référence (loyer annuel moyen: 150 Fr./m2 par année).

Charges acoustiques

Les calculs du bruit ont été effectués sans tenir compte des réflexions. Les charges acoustiques calculées pour l'état sans assainissement sont les suivantes:

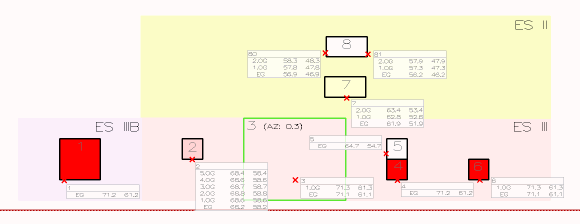

Fig 3.  Charges acoustiques valables pour l'état sans mesures d'assainissement

Pour le scénario avec mesures assainissement, les charges acoustiques calculées sont les suivantes:

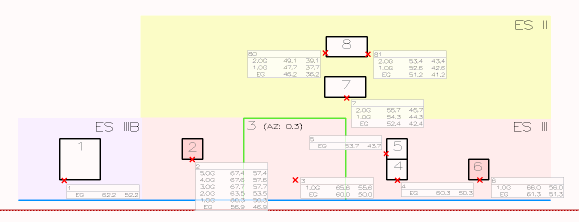

Fig 4.  Charges acoustiques valables pour l'état avec mesures d'assainissement

Résultats des calculs du CESP

Si le projet SLIP a été préparé conformément aux instructions de l'aide contenue sous (Saisie des éléments pour le calcul du CESP et Calcul du CESP), les résultats du CESP devraient être les suivants:

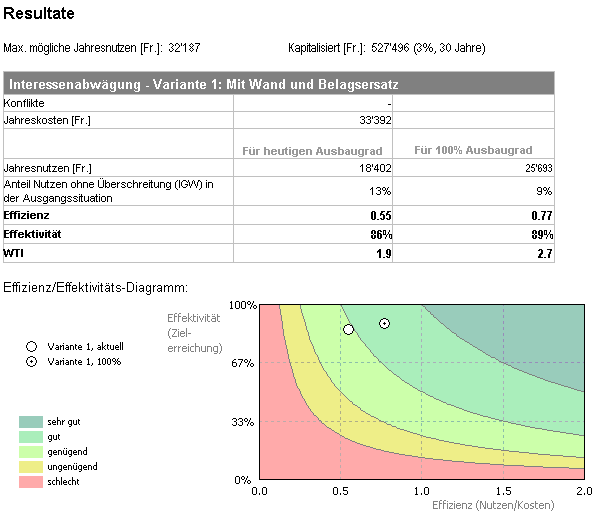

Fig 5.  Rapport succint des résultats du CESP

❑	Remarque: Le projet complet correspondant se trouve dans le répertoire d'installation du programme SLIP (dossier "Beispiel").
