WT-Berechnungsbeispiel
Angaben zu den Dimensionen des Beispiels
| ||
|
| ||
|

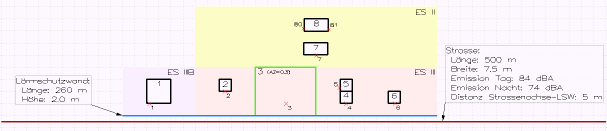

Die Plandarstellung ist durch ein Gitternetz (10 m x 10 m) strukturiert. Sämtliche Objekte, mit Ausnahme der Strasse, befinden sich auf einer Gitternetzlinie. Die Strassenachse weist einen Abstand von 5 m zur geplanten Lärmschutzwand auf. Für die Gebäude und die Parzelle wurden folgende Annahmen getroffen:
Gebäude- / Parzelleneigenschaften
| Objekt Nr. | Typ | Anzahl Stockwerke | Wohnfläche pro Stockwerk | Gebäudehöhe |
| 1 | Gebäude | 1 | 400 m2 | 3.50 m |
| 2 | Gebäude | 6 | 100 m2 | 17.00 m |
| 3 | Parzelle | 2 | 300 m2 | - |
| 4 | Gebäude | 1 | 100 m2 | 3.50 m |
| 5 | Gebäude | 1 | 100 m2 | 3.50 m |
| 6 | Gebäude | 2 | 100 m2 | 7.00 m |
| 7 | Gebäude | 3 | 200 m2 | 9.00 m |
| 8 | Gebäude | 3 | 200 m2 | 9.00 m |
Die Berechnungspunkte (BP) sind entsprechend der Plandarstellung zu positionieren. Für den BP im Erdgeschoss wurde eine Höhe von 1.70 m angenommen. Alle Obergeschosse befinden sich jeweils 2.80 m höher als das Stockwerk unterhalb. D.h. die BP sind wie folgt zu setzen:
1. OG: 4.50 m, 2. OG: 7.30 m, 3. OG: 10.10 m, 4. OG: 12.90 m und 5. OG: 15.70 m.
Die Dimensionen der Strasse und Lärmschutzwand sind in der Plandarstellung dargestellt. Die Wirkung der Belagssanierung beträgt -1 dBA.
Angaben zu den Kosten
- Die geplante Lärmschutzwand kostet: 1'000 CHF/m2.
- Belagsersatz durch einen Rauhasphalt (AC MR8): 34 CHF/m2.
- Wenn nichts anderes angegeben wurde, sind die Vorgaben des Berechnungsmoduls zu verwenden (siehe auch UV-0637 Anhang 4b).
- Als Referenzjahr wird das Jahr 2007 gewählt (mittlerer Jahresmietpreis: 150 Fr./m2 pro Jahr).
Lärmbelastungen

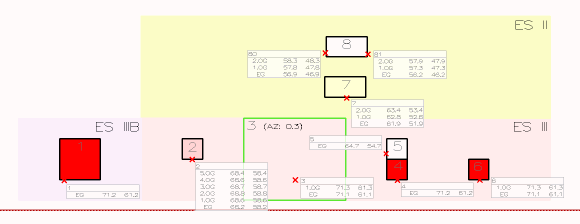

Die Lärmberechnungen werden ohne Berücksichtigung allfälliger Reflexionen durchgeführt. Im Szenario ohne Massnahmen resultieren folgende Lärmbelastungen:
| ||
|

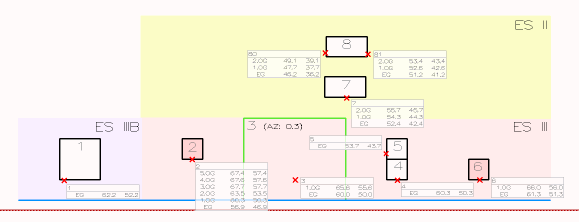

Im Szenario mit Massnahmen (Sanierung) resultieren folgende Lärmbelastungen:
| ||
|
Resultate der WT-Berechnung
Wenn Sie das SLIP-Projekt nach den Angaben dieser Hilfe (Eingabe der Elemente für die WT-Berechnung und Berechnung) aufgebaut haben, sollten sich folgende WT-Resultate ergeben:
| ||
|
| ❑ | Hinweis:
|
